首頁進口晶振NT7050BC晶體,十腳貼片晶體,NDK溫補晶振

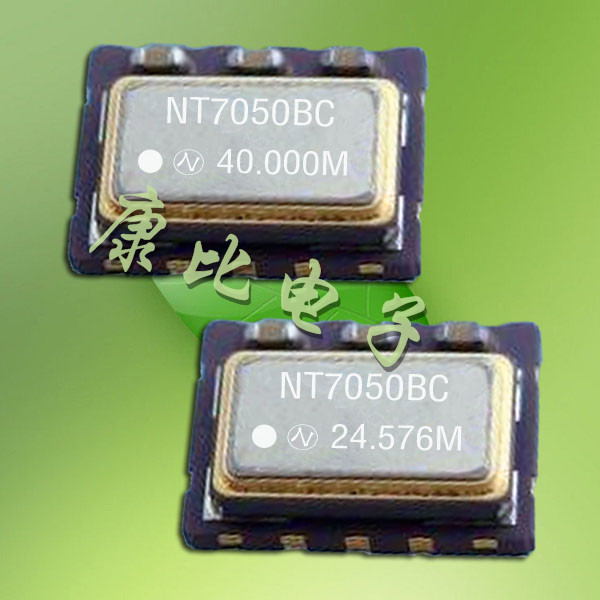

NT7050BC晶體,十腳貼片晶體,NDK溫補晶振

產品型號：84536897
頻率：10~40MHZ
尺寸：5.0*7.0mm
產品介紹：產品廣泛應用于安防監控系統、智能手機、衛星GPS、汽車音響、車載電臺、汽車防盜報警系統、平板電腦、數字電視接收器.

NT7050BC晶體,十腳貼片晶體,NDK溫補晶振產品本身具有溫度補償作用,高低溫度穩定性:頻率精度高0.5 PPM?2.0 PPM,工作溫度范圍: - 30度85度,電源電壓:1.8V、3.3V之間可供選擇,產品本身具有溫度電壓控制功能,世界上最薄的晶振封裝,頻率:26兆赫,33.6兆赫,38.4兆赫,40兆赫,因產品性能穩定,精度高等優勢,被廣泛應用到一些比較高端的數碼通訊產品領域,GPS全球定位系統,智能手機,WiMAX和蜂窩和無線通信等產品,符合RoHS/無鉛.

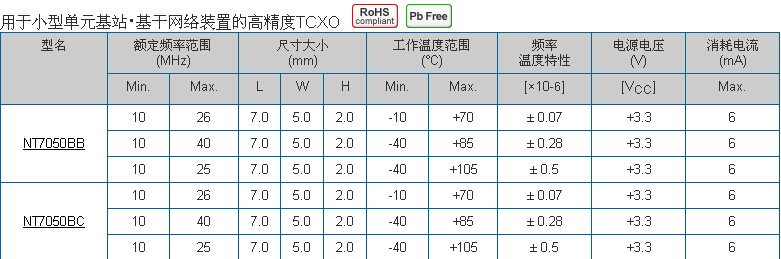

型號		NT7050BC
輸出電壓		LVPECL
頻率范圍(MHZ)		10 to 40
頻率公差		Max. ±25 ×10-6	Max. ±50 ×10-6	Max. ±100 ×10-6
工作溫度		0 to +70	0 to +85	0 to +85
保存溫度		–55 to +125
電源電壓（V）		+2.5 ± 5 %, +3.3 ± 10 %
電流消耗	Enable (mA)	Max. 60 (Typ. 36) (STAND-BY=VCC or OPEN, RL=50Ω)
	Stand-by (μA)	Max. 30 (STAND-BY=GND)
輸出電壓(V)		VOL : VCC –1.81 to VCC 1.62 (DCcharacteristics)
		VOH : VCC –1.025 to VCC –0.88 (DC characteristics)
上升/下降時間(單位:納秒)		Max. 1 (20 to 80% Waveform)
對稱(%)		45 to 55 (at 50% Waveform)
輸出負載(Ω)		50 (Terminated to VCC–2.0V)
相位抖動		Max. 1 (Offset frequency : 12kHz to 20MHz)

當把石英共振子與振蕩線路或集成電路(IC)一起整合在一個封裝內, 由外部提供電源電壓, 形成一個主動組件輸出頻率信號, 就是所謂的石英晶體振蕩器. 石英晶體振蕩器可以藉由單一封裝組件內部不同的振蕩線路及輸出線路, 提供不同特性需求的參考頻率. 例如有石英頻率振蕩器SPXO 或稱為, 可程序化石英晶體振蕩器PCXO, 電壓控制石英晶體振蕩器VCXO , 溫度補償石英晶體振蕩器TCXO 及恒溫槽控制石英晶體振蕩器.

為了滿足應用面需求而言, 石英晶體振蕩器內部的振蕩線路有以基本波或三倍頻不同方式. 要達到數佰兆赫的輸出頻率時, 振蕩線路后級可以采用鎖相回路方式或倍頻方式, 將較低頻率的石英振蕩頻率提升. 對于輸出端的輸出準位及輸出波形也有各類不同需求,如 CMOS, LVPECL, 等. 這些規格都要仔細的定義.(如圖)提供了數種石英振蕩器輸出頻率對溫度變化穩定性.

NDK的發展：1995 年在香港成立日本電波工業（香港）有限公司
1998 年 NDK取得QS9000認證
         在東京證券交易所市場第1部上市
1999 年狹山事業所取得ISO14001認證
2001 年在德國設立NDK Europe Ltd. German Office，
（2008年設立NDK Germany Gmbh并開始運作）
2002 年 NDK America, Inc. 的總公司辦公室搬至美國伊利諾斯州
         在美國伊利諾斯州成立NDK America, Inc.
         在北海道函館市建立NRS Technologies Inc.
         在中國上海設立日電波水晶（上海）貿易有限公司
2004 年在北海道千歲市成立千歲技術中心
2005 年函館NDK吸收合并NRS Technologies Inc.
         總公司搬至東京都涉谷區笹塚
2008 年品質保證試驗室取得ISO/IEC 17025：2005的認證
         獲東京海關批準為特定出口商
2009 年狹山事務所內的新研發大樓"Laboratory ATOM"竣工
         在中國蘇州設立蘇州日電波貿易有限公司
2010 年 NDK成為日本國內第一家遵循IFRS準則的企業

深圳康比電子有限公司：日本大真空KDS、愛普生、EPSON、精工、SEIKO、西鐵城、CITIZEN、村田、muRata、TDK、NDK.公司產品有：有源晶振、溫補振蕩器、壓控振蕩器、恒溫晶體、VCXO、TCXO、VC-TCXO、SPXO、OCXO.貼片晶振體積有：5X7mm、6035mm、5032mm、4025mm、3225mm、2520mm等石英晶振系列.公司的成長離不開、我們優秀的團隊,我們的理念是：高效和諧、忠誠勤懇、創新進取、努力加油、追求品質,康比電子將與客戶和諧發展、共同成長,共創美好明天.

自從歐盟頒布各項綠色環保指令（如RoHS）后,世界各國已陸續制定公布相關之法令規章,推動「綠色產品」的發展.NDK電子為了對環境與人類貢獻一己之力,導入綠色設計之概念,致力生產符合國際綠色環保指令與客戶特殊要求之產品.我們知道,人類的永續發展需要干凈的環境,如果我們產品中的物質會對環境造成污染,影響到人類生存的基本條件,不論產品的功能再先進再齊全,也無法對環境與社會帶來多大的幫助.

全力保護有限的地球資源與環境.有鑒于環保意識抬頭,NDK電子多年來在環保工作上持續努力,期望藉由環境管理、自發且持續的改善,達到改善環境、減少環境沖擊的實質目的.

1、技術支持：全方位技術指導,專業的技術支持讓您感受到前所未有的后顧無憂.

2、客服咨詢:專業的銷售團隊,耐心為您解答任何疑問,讓您的消費得到保障.
3、質量保證,誠信為本,上我司以“以科技為動力,以質量求生存,”為理念.
4、提升業績,降低成本為您的產品量身訂制,免費取樣,為您做到低成本,高效率.
