首頁進口晶振進口晶振SG-770SDD、SCD,耐熱型晶振,7050貼片振蕩器,SG-770SDD 150.0000ML3

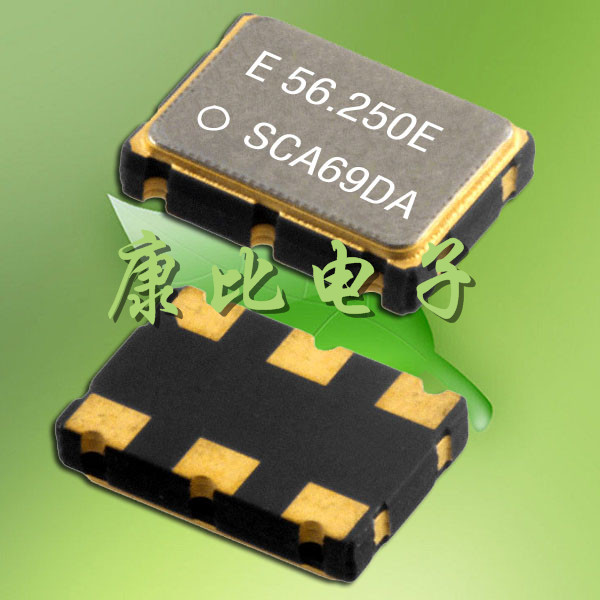

進口晶振SG-770SDD、SCD,耐熱型晶振,7050貼片振蕩器,SG-770SDD 150.0000ML3

產品型號：79257273
頻率：50.00~230.00MHZ

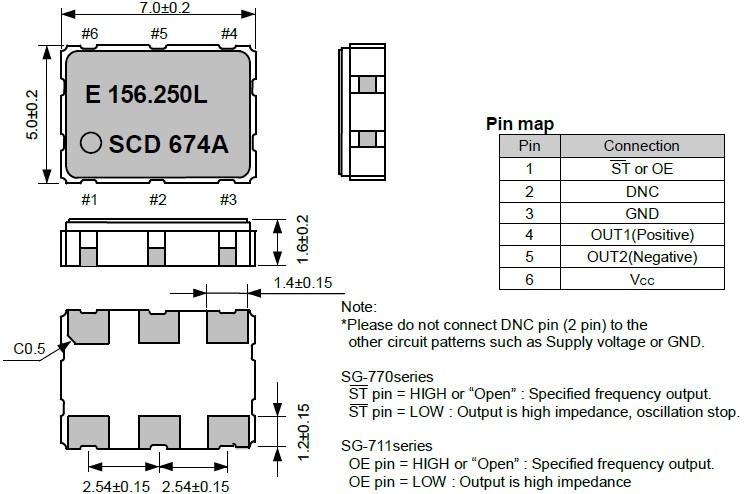

尺寸：5.0*7.0mm
產品介紹：主要應用領域:無線通訊,高端智能手機,“SG-770SDD 150.0000ML3”,平板筆記本W(wǎng)LAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合...

進口晶振SG-770SDD,耐熱型晶振,7050貼片振蕩器“SG-770SDD 150.0000ML3”,小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也試產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍：1.8V?5 V,高穩定性,低抖動,低功耗,

項目	記號	SG-770SDD	條件
頻率	f_nom	50.00~230.00MHZ
電壓	Vcc	1.8V 3.3V
頂點溫度	Ti	+25±5°C
二級溫度系數	B	(−3.5±1.0)x10−8/°C2
負載容量	CL	7.0pF/9.0pF/12.5pF
串聯電阻	R1	65kÙ 最大值
絕對最大激勵等級	DLmax.	1μW
推薦激勵等級	DL	0.1μW
并聯電容	C0	0.8pF 典型值
頻率老化程度	f_age	±3x10-6	+25±3°C，第一年
工作溫度范圍	T_use	-20°C～+70°C
保存溫度范圍	T_stg	-55°C～+125°C	單件保管一年

晶振泛音與基頻的原理:

同是AT切的芯片,在振動模式上又有基頻（FUND）,三次泛音,五次泛音等之分.“SG-770SDD 150.0000ML3”,小型SMD石英晶體諧振器而言,5次泛音很少,3次泛音一般在40M以上時才會少量生產.同一頻率的產品,3次泛音的厚度是基頻的3倍,例如我司產品某產品48MHz三次泛音的厚度約為0.104mm（與16MHz基本波的厚度相同）,48MHz基本波產品的厚度約為0.034mm.在設計芯片厚度時,AT切的芯片的厚度與頻率,及振動模式有關,而與芯片的尺寸大小無關.做成成品后的AT切基頻產品,AT切3泛音產品與BT切產品可以通過觀察其C0/C1值,TS值,電阻值及TC特性來區分.
問題和現象：石英諧振器與電路組裝后,頻率不在要求的數值上,造成電路不能正常工作.
原因分析：這種情況多與諧振器的寄生振動有關,有時也與電路設計不合理有關. 前面提到,石英晶體會有多個寄生響應,對厚度切變晶體來說頻率在20MHZ以上,尤其是泛音晶體易產生寄生響應.泛音晶體的基頻諧振電阻有時會與三次泛音的諧振電阻相差較小,在不加濾波電路時有可能在基頻頻率上振蕩,因此可能時應在電路設計加上選頻回路避免該情況發生.

愛普生在中國開展的業務主要有水晶頻率元件、打印機、掃描儀、投影機等信息關聯產品業務,其產品以卓越的品質和節能環保的特點,贏得了中國消費者的厚愛.產品廣泛應用于安防監控系統、智能手機、衛星GPS、汽車音響、車載電臺、汽車防盜報警系統、平板電腦、數字電視接收器、通訊設備等產品.

“SG-770SDD 150.0000ML3”,愛普生晶體承諾所有的運作皆遵守本地國家的法律,并符合國際上所共同認知環保與社會責任的標準,成為一個創造股東最大權益、照顧員工、善盡社會責任的好公司. 我們將持續關注企業社會責任各項新議題,使本公司更加完整并落實企業社會責任所有面向. 對內,我們將透過各種教育訓練與活動,用心創造一個多元且充滿活力的工作環境 (例如健康促進活動); 對外,本公司透過與利害相關團體間的溝通,積極落實企業社會責任活動,持續投入社會公益,降低對社會環境之沖擊.

1、技術支持：全方位技術指導,專業的技術支持讓您感受到前所未有的后顧無憂.
2、客服咨詢:專業的銷售團隊,耐心為您解答任何疑問,讓您的消費得到保障.
3、質量保證,誠信為本,上我司以“以科技為動力,以質量求生存,”為理念.
4、提升業績,降低成本為您的產品量身訂制,免費取樣,為您做到低成本,高效率.
